Ne pas utiliser l’escamotable comme passage d’accès pendant les travaux de construction ou de rénovation.
Ne pas utiliser l’escamotable si la hauteur sous plafond dépasse la hauteur maximale indiquée dans les instructions d’installation ou sur l’étiquette du produit.
L’escamotable doit être utilisé par une seule personne à la fois.
Ne pas utiliser l’escamotable s’il est défectueux ou endommagé. Une grande prudence est requise lors du retrait des ressorts. Si l’escamotable est livré en kit, lire attentivement les instructions de montage fournies.
La capacité de charge de l’escamotable est de 150 kg maximum (y compris la personne et tout objet transporté, sauf indication contraire). Tout dépassement de cette charge peut endommager l’escamotable et présenter un risque de blessure.
IMPORTANT : Lubrifiez toutes les pièces métalliques mobiles avec de l’huile immédiatement après le montage. Ensuite, lubrifiez-les au moins une fois par an (plus fréquemment en cas d'utilisation intensive).
Nous recommandons que l’escamotable soit installé par deux personnes. L’un des installateurs doit être suffisamment fort pour soulever l’escamotable jusqu’au plafond (son poids pouvant atteindre 50 kg selon le modèle).
Vous aurez besoin des matériaux et outils suivants :
• Visseuse électrique
• Crayon
• Scie à main
• Mètre pliant ou équivalent
• Équerre
• Vis de 100 mm
• Gants de protection
• Huile
• Bois pour traverses – mêmes dimensions que les solives du plafond (si nécessaire)
• Poutres de support temporaires (environ 20 cm plus longues que la largeur de l’ouverture du grenier)
• Cales et blocs en bois
• Un escabeau de grande taille
• Une plateforme de travail solide
• Planches pour la plateforme de travail (si nécessaire)
La plateforme de travail doit être suffisamment haute pour permettre d’accéder au grenier sans dépasser la hauteur maximale autorisée. Elle doit supporter une charge correspondant au poids des installateurs ainsi qu’au poids de l’escamotable.
Ne modifiez jamais le produit
Le fabricant décline toute responsabilité en cas de blessures ou de dommages au bâtiment ou à ses éléments causés par un produit dont la construction a été modifiée.
SUIVEZ ATTENTIVEMENT LES INSTRUCTIONS
Veuillez noter : NE DÉMONTEZ PAS l’escamotable une fois assemblé.
Pour les modèles où l’escamotable est fixé à la trappe (hors modèle clickFIX®). Si, lors de l’installation, vous souhaitez détacher l’escamotable pour en réduire le poids, desserrez les vis entre le support métallique et l’escamotable lui-même. Ne desserrez pas les vis de la trappe, car elles peuvent être trop serrées lors du remontage. Une vis trop serrée peut perdre son maintien dans le bois et, dans les cas graves, tomber.
Positionnement de l’escamotable
Portez des gants lors du retrait de l’isolant. Vérifiez que l’emplacement choisi est dégagé de tout câblage électrique, conduite d’eau ou de chauffage/climatisation. Si nécessaire, faites appel à un professionnel qualifié pour dégager la zone. Assurez-vous qu’il y a suffisamment d’espace (distance B) pour que l’escamotable repose correctement au sol. Vérifiez également que l’escamotable peut se déplier entièrement (C). Pour les modèles à deux sections, assurez-vous qu’il y a un dégagement suffisant pour le mouvement de pivotement. Retrouvez ces informations sous l’onglet TÉLÉCHARGEMENTS de chaque escamotable. Pour les mesures spécifiques et les options de réglage, consultez les instructions de montage fournies avec le produit.
Réalisation de l’ouverture dans le plafond
Nous vous recommandons de porter des lunettes et un masque de protection. Protégez la zone des chutes de poussière et autres particules provenant des combles. Retirez tous les meubles de la zone de travail et couvrez le sol.
Découpez l’ouverture à travers le plâtre ou tout autre matériau de plafond. La taille d’ouverture recommandée est indiquée sur l’emballage de l’escamotable. L’ouverture doit être au moins 10 mm plus longue et 10 mm plus large que le caisson de l’escamotable. Cela permet d’insérer des cales d’espacement et garantit un montage bien d’équerre. Si l’installation de l’escamotable ne peut pas être réalisée de manière classique, c'est-à-dire parallèlement aux solives du plafond, consultez un professionnel qualifié. Les schémas à gauche montrent comment encadrer l’ouverture du plafond.
Si l’escamotable doit être installé parallèlement aux chevrons, un cadre doit être construit dans le plancher des combles pour permettre la fixation du caisson sur ses quatre côtés. L’ouverture doit correspondre aux dimensions recommandées pour le modèle d’escamotable choisi. Si nécessaire, les dimensions peuvent être ajustées à l’aide d’une entretoise. En cas de doute, il est conseillé de consulter un professionnel.
Si l’escamotable doit être installé perpendiculairement aux chevrons, un renfort (trimmer) doit être ajouté entre les chevrons. Cette opération doit être réalisée par un professionnel afin de ne pas compromettre la capacité portante des chevrons.
AVERTISSEMENT
Si les solives du plafond sont en un autre matériau que le bois, comme l’acier, consultez un professionnel qualifié. Ne sciez jamais une solive porteuse sans l’avis d’un ingénieur qualifié. Soyez extrêmement vigilant lors de la découpe des solives. Par mesure de sécurité, si le plancher des combles n’est pas posé, placez des planches sur les solives pour assurer un passage sécurisé lors de l’installation.
CONSEILS IMPORTANTS POUR L'INSTALLATION
Installation de supports temporaires
Pour maintenir l’escamotable en place dans l’ouverture du plafond pendant l’installation, il est conseillé d’installer des supports temporaires. Si la trappe doit être habillée, l’escamotable doit être installé plusieurs millimètres plus haut dans l’ouverture, correspondant à l’épaisseur du revêtement.
AVERTISSEMENT
Il est essentiel que le revêtement soit fixé de manière solide et correcte. Lors de la pose du revêtement, l’escamotable ne doit PAS être chargé.
Pare-vapeur
Lorsque l’escamotable est solidement fixé au plancher, le pare-vapeur doit être installé correctement. L’espace entre l’escamotable et la structure des solives doit être bien isolé pour éviter les ponts thermiques.
Fixation de l’escamotable
Un installateur monte dans les combles avec tous les outils nécessaires, tandis que l’autre reste en bas. Les modèles clickFIX® peuvent être installés par une seule personne à l’aide d’une plateforme de travail. Soulevez l’escamotable jusqu’aux combles. Avant de l’abaisser dans l’ouverture depuis le dessus, fixez deux planches de support sous l’ouverture du plafond. L’escamotable repose sur ces supports (voir la vidéo ci-dessus).
Repliez l’escamotable afin que le cadre puisse être fixé à l’ouverture du plafond. Assurez-vous qu’il est bien de niveau et d’équerre. Fixez-le avec des vis de 100 mm (3 sur chaque côté long et 2 à chaque extrémité – voir la vidéo). N’oubliez pas d’ajouter des blocs à l’arrière des points de fixation.
Une fois l’escamotable solidement fixé, retirez les supports.
AVERTISSEMENT
Ne pas utiliser l’escamotable avant qu’il ne soit fermement fixé dans l’ouverture et ajusté à la hauteur sous plafond correcte.
Ajustement à la hauteur sous plafond correcte
Tirez et dépliez l’escamotable. Repliez la section inférieure sous la section intermédiaire afin que les sections supérieure et intermédiaire soient alignées. Assurez-vous que les marches sont bien horizontales. Pour raccourcir l’escamotable avec précision, suivez les instructions spécifiques au modèle. Vérifiez si l’escamotable est fourni avec des embouts en plastique. Pour la plupart des modèles, un réglage fin est possible après la découpe. NE COUPEZ PAS L’ESCAMOTABLE TROP COURT. S’il est trop court, il risque de se replier de manière inattendue lors de l’utilisation, entraînant un risque de blessure grave. Pour vérifier que la longueur est correcte, dépliez entièrement l’escamotable. Toutes les sections doivent être parfaitement alignées sans espace, et les montants doivent reposer à plat sur le sol.
AVERTISSEMENT
Ne PAS utiliser l’escamotable si toutes ses sections ne sont pas alignées. Si l’escamotable est trop long, raccourcissez à nouveau les montants. S’il est trop court, commandez une nouvelle section inférieure auprès de votre revendeur. Ne laissez PAS l’escamotable reposer sur une boîte, des cales, une plateforme ou un support similaire. Ces solutions sont instables et ne garantissent pas un soutien permanent et sécurisé.
Réglage du verrou
La vidéo suivante montre comment régler le verrou clickFIX®. Il est essentiel d’ajuster le boîtier du verrou afin que l’escamotable soit bien ajusté, évitant ainsi la condensation et la formation de moisissures au-dessus de la trappe.
Comment savoir si la trappe est correctement réglée ?
Elle doit se fermer sans forcer et être alignée avec le plafond. Tenez-vous sous l’escamotable lors du réglage du verrou.
Comment utiliser l’escamotable
Pour des raisons de sécurité, faites toujours face à l’escamotable en montant et en descendant, et tenez au moins un montant (ou la main courante). La vidéo suivante montre comment utiliser l’escamotable en toute sécurité.
Mécanisme à ressort
Le mécanisme à ressort peut être réajusté à l’intérieur du cadre en utilisant un maillon de chaîne ou en déplaçant les ressorts vers le haut ou vers le bas (selon le modèle). Toujours ajuster le mécanisme à ressort lorsque la trappe est fermée. Un réglage peut être nécessaire si la trappe doit être habillée. Faites preuve d’une grande prudence lors des ajustements, car les ressorts sont très tendus. Un relâchement accidentel des ressorts peut entraîner des blessures.

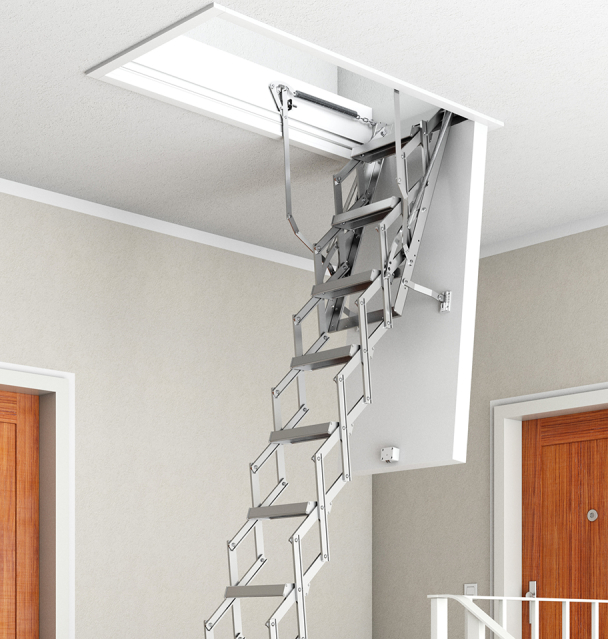

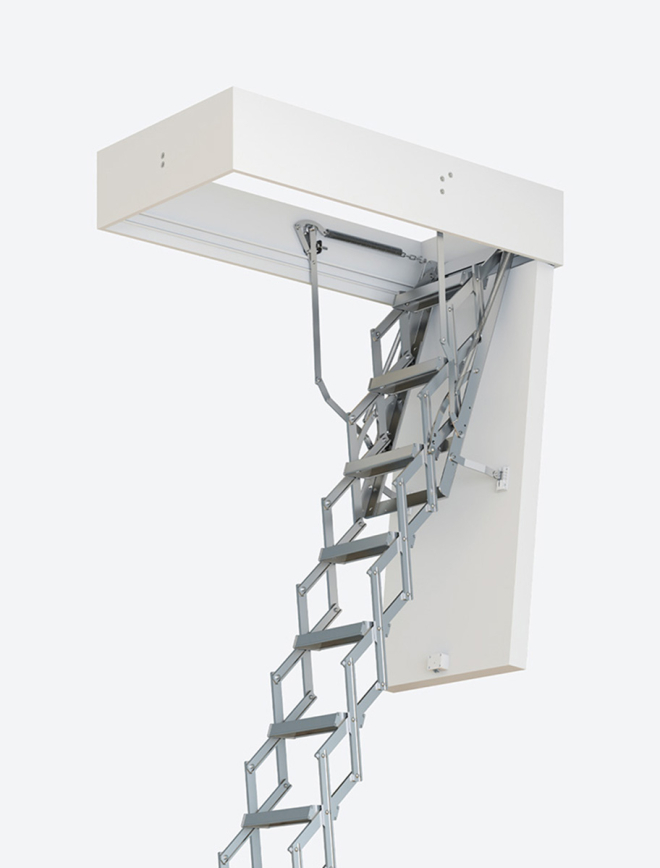

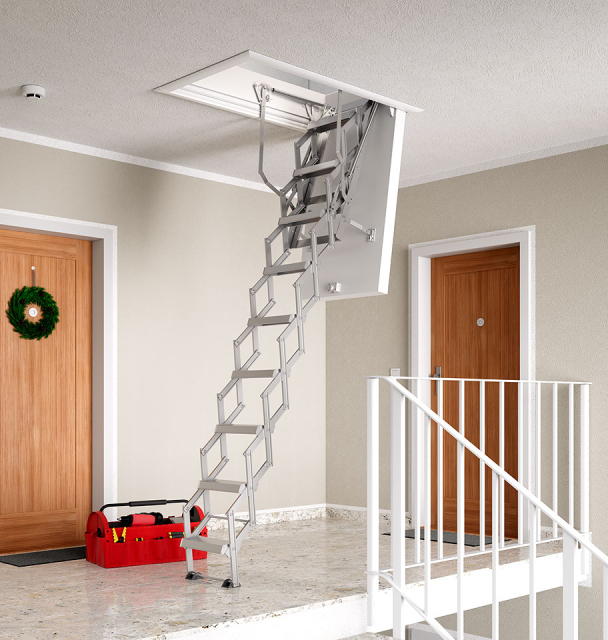

Exemple présenté : série clickFIX® 76G.
